初晶(一次晶、粗大金属化合物、化合物偏析)

初晶(一次晶、粗大金属化合物、化合物偏析)
1.初晶
该缺陷在浸蚀后的低倍试样上，多呈凸起(有时由于化合物受浸蚀脱落而下凹)的边界轮廓清晰的暗褐色块状、针状聚集物，如图1所示。其显微组织为形状规则的粗大化合物，如图2所示。断口上呈闪耀反光的小晶体群，如图3所示。

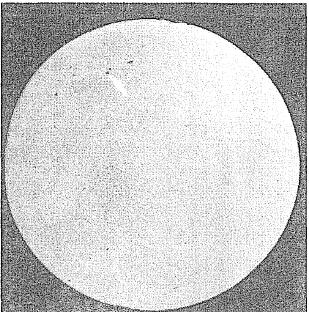

                  图1 初晶低倍组织(NaOH 溶液浸蚀)

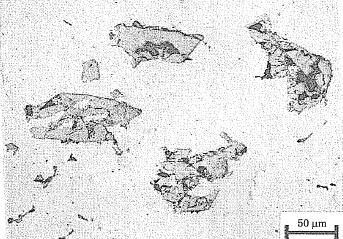

                   图2初晶显微组织(未浸蚀)

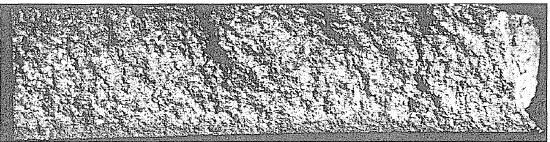

                   图3初晶的断口组织
2.羽毛状晶
羽毛状晶又称花边状组织，是择优取向的孪晶。其低倍组织为许多平行的细条组成，类似羽毛，断口组织呈片状，如图4 、图5 所示。显微观察时，羽毛状晶的枝晶网络比柱状晶和等轴晶都细，而且化合物的分布比较连续。偏振光下观察时，可看到由许多平行的薄片组成，每个薄片由一共同孪晶面分成明暗两部分，如图6所示。

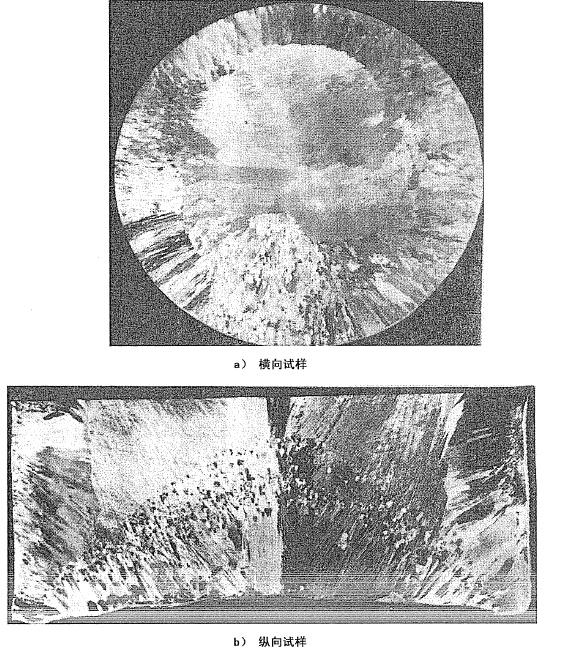

               图4羽毛状晶低倍组织(NaOH 溶液浸蚀〉

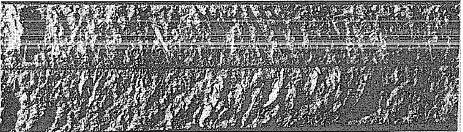

              图5羽毛状晶断口组织

             图6羽毛状晶偏光组织(阳极制膜偏光)
