手表行业用蓝宝石玻璃的基本试验方法



手表行业用蓝宝石玻璃的基本试验方法也许是个比较新颖的课题，对于一些入门级的客户来说还很生疏，别慌，正航仪器为您介绍：
本试验的试验对象：国外进口的蓝宝石玻璃，记为A；国内生产的蓝宝石玻璃三种，记为B、C、D。试验过程为：对A、B、C、D蓝宝石玻璃，检测其有无加工痕迹、划痕、镜裂等现象；利用数码显微镜，测量蓝宝石玻璃的尺寸精度；检测蓝宝石玻璃的耐人工汗腐蚀性能、密度、透光率和耐磨硬度；对蓝宝石玻璃进行钢针推拉测试，观察其表面有无划痕；对蓝宝石玻璃进行钢珠落下测试，检测其耐冲击性能；将蓝宝石玻璃置于-30℃的环境下5h，观察其有无出现镜崩、镜裂等现象；将玻璃取出，迅速将其放入60℃的水中，循环3次，再次观察其有无镜崩、镜裂现象。所用仪器：VHX-500FE数码显微镜；MS-2型摩擦试验机；热导仪；ETT-0681透光度测试仪；HK-80L恒温恒湿箱。
一、试验结果及分析
1、外观检测

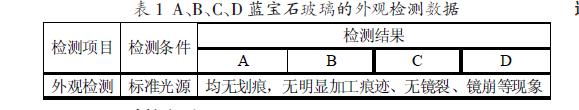

表1为A、B、C、D蓝宝石玻璃的外观检测数据。从表1可以看出，A、B、C、D蓝宝石玻璃的外观均无划痕，无明显加工痕迹、无镜裂、镜崩等现象，达到公司对外观的质量要求。




2、尺寸精度测量

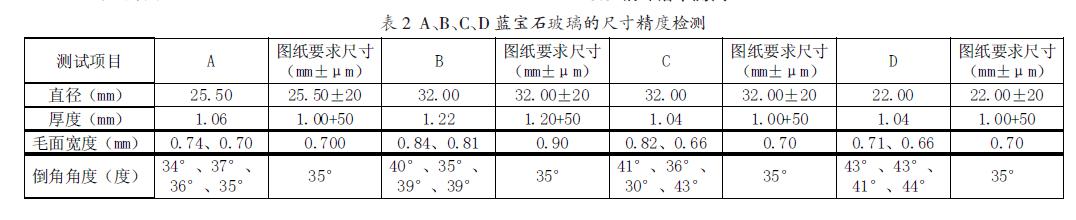

表2为对A、B、C、D蓝宝石玻璃尺寸的测量。玻璃较为重要的三个尺寸分别为：玻璃厚度、毛面尺寸和倒角角度。从表2可以看出，国外进口的蓝宝石玻璃的尺寸与图纸误差较小，国内生产的三种蓝宝石玻璃均存在一定的误差。在尺寸控制上，国外进口的蓝宝石玻璃，国内生产的B和C次之，D最差。




3、耐人工汗腐蚀试验

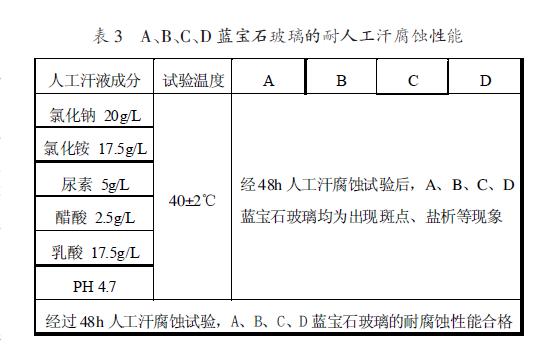

表3为A、B、C、D蓝宝石玻璃的耐人工汗腐蚀性能结果。可以看到，A、B、C、D蓝宝石玻璃经过48h的人工汗腐蚀试验，均未出现明显的斑点和盐析现象，其耐人工汗腐蚀性能均合格。
4、密度测试

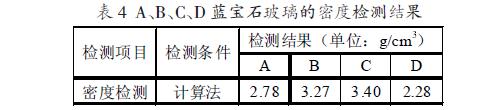

表4为A、B、C、D蓝宝石玻璃的密度检测结果。从表4中可以看出，A、B、C蓝宝石玻璃密度均在3.00 g/cm3左右，相差不大，而D蓝宝石玻璃的密度较小，为2.28 g/cm3。天然蓝宝石的密度为3.90~4.10 g/cm3，认为蓝宝石玻璃的密度越接近蓝宝石的密度越好，密度越大，则材料内部的缺陷越少。在检测的过程中，发现密度对蓝宝石玻璃的功能性，影响不大。



5、透光率测试

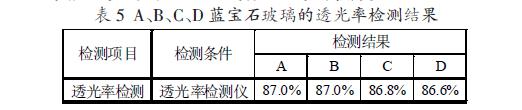

表5为A、B、C、D蓝宝石玻璃的透光率检测结果。透光率是衡量玻璃性能的一项重要指标，蓝宝石玻璃的透光率稍差于石英玻璃（>90%），为85%左右。从表5中可以看出，A、B、C、D蓝宝石玻璃的透光率相差不大，均在87%左右，透光率均较好。



6、耐磨硬度测试
表6为A、B、C、D蓝宝石玻璃的耐磨硬度检测结果。表6中，在2N的荷载下，用淬火钢球（莫氏硬度为6.0-7.0）摩擦蓝宝石玻璃表面（莫氏硬度为9.0），时间为120min，试验结束后，发现A、B、C、D的蓝宝石玻璃均未出现明显的磨损痕迹，耐磨硬度良好。
7、钢针推拉测试
表7为A、B、C、D蓝宝石玻璃的钢针推拉测试结果。表7中，在30N荷载，用钢针在玻璃表面来回推动10次，发现A、B、C、D的蓝宝石玻璃均未出现明显的划痕，耐划伤性能较好。
以上，就是手表行业用蓝宝石玻璃的基本试验方法，正航仪器已经通过图文并茂的方式向您介绍了，这内容，不难理解吧！//www.auto-fm.com
