全程追踪绝缘子热性能测试



为了保证加工制作完成的绝缘子能够满足ITER的技术要求，ITER轴向绝缘子原型件需要经过一系列的试验测试，包括每个轴向绝缘子原型件经受的测试项目和测试原理，如下，正航仪器给您带来绝缘子热性能测试这饕餮大餐：
一、冷热循环性能测试和真空检漏
冷热循环试验贯穿在绝缘子结构设计和制作的整个过程中，是检验绝缘子质量的一种手段。把待检验的绝缘子均匀放置在一金属篮中，再将篮筐放置在一装有液氮的杜瓦容器中，通过调整篮子的高度来控制绝缘子温度，温度用热电偶实时监控。

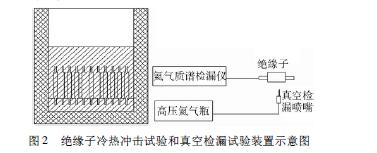

以30～50K/s的降温速度从室温300K到液氮温度77K冷热循环50次，每次循环中绝缘子要求浸泡15min后再取回到室温，为了不影响绝缘子的使用寿命，温度变化不大于50K/h。完成冷热冲击的绝缘子要求进行真空检漏，绝缘子冷热冲击试验和真空检漏试验装置如图2所示。
二、氦气密性试验
氦气密性试验是在多次冷热循环反复后进行的，分别在室温300K和液氮温度77K，在4MPa内气压状态下循环25次，测试绝缘子漏率随循环次数测试的变化。检测仪器是北京科仪厂生产的ZQJ－230D型氦质谱仪，测试装置如图3所示。具体测试方法如下，从绝缘子内部打氦压，外部抽真空，检漏时绝缘子外部真空度室温下要求在2×10－2Pa以上，氦气压加大到1MPa，液氮温度真空度保持在5×10－3 Pa，氦气压匀速缓慢地加大到4MPa，分别维持5min，测试漏率变化。
综上所述，就是绝缘子热性能测试的全部试验内容，您还有什么疑问么？欢迎随时和我们联系沟通！//www.auto-fm.com
