热阴极低压汞灯所用紫外线波






热阴极低压汞灯主要输出短波紫外线254毫微米。波长这样短的紫外线普通玻落是透不过去的，B此研制既能透过2的毫微米的紫外线，x能与杜美教n配封接的玻落，就成了热阴极低压汞灯的关键问题。现在我国i经能生产透短波紫外线的玻落。石英和硼硅质玻璃虽然也能透过短波紫外线，但是石英价格昂贵，膨胀系数很小，不能与杜美耸配封接。另外石英能透过200毫微米左右的紫外线，因此闻石英做低压汞灯的外壳会产生强烈的吴氧。棚硅质玻璃含硼量较高，其稳定性很差，特别是在紫外线的长期照射下，易引起玻璃品格的变化，析碱量较高，因此闻它来做紫外线灭菌灯是不合适的。

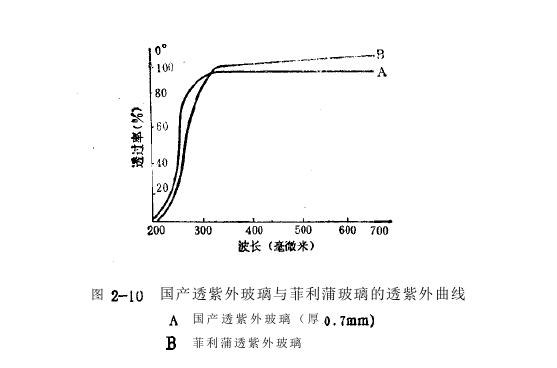

上海光明玻璃厂和金光灯具厂共同研制的钠钙硅透短波紫外玻璃，能透过25微米紫外线75％左右，适可见光93％，该玻璃的逆光曲线如图2—3D所示PX中A是国产适短波紫外玻璃的透光曲线。B是荷兰菲利蒲生产的透短波紫外玻落透光曲线。6波长25微米处国产玻璃比菲利蒲的透过串还高，国产的玻落对254毫微米的紫外线透过率为72—75愚而菲利蒲的玻落对254毫微米紫外线的透过率为70、79％。6可见光部分的透过率菲利蒲的比国产的高，国产的透过率为99％，而菲利蒲的透过率为g5％国产透短波紫外玻璃的配方如表2—州示，原料当中要严




格控制氧化铁和氧化钦的含量，尤其是控制三氧化二铁与氧化钦的含量，铁的含量应低0.006％，不然将严重地影响玻璃的透紫外率。即使是微量的铁和钦均能对紫外透过率影响很大，所以表2—1中的原料一定要严格控制铁钻含量。
国产透短波紫外玻璃的线膨胀系数在阳、92×10t(温度每升高摄氏一度的玻落相对伸长叫线膨胀系数)，而杜美6的膨胀系数为92℃，BA进g波紫外玻璃K与杜美配封接，所以用透短波紫外破落制做的紫外灭茵灯，与普通的相同瓦数的热阴极荧光灯，外形结构尺寸及点灯线路上部完全相同。//www.auto-fm.com
