太阳能干燥装置温、湿度传感器选型




1、选用温、湿度传感器的原则传感器的选择关系到设计系统的硬件结构、测量精度及输出的控制方式。因此必须考虑，主要从以下几个角度考虑：
1）测量范围：DHT21温度测量范围涵盖－20℃～60℃；湿度测量范围涵盖0～100%RH，能涵盖内蒙古地区温度和湿度变化范围。
2）多点检测的功能要求：DHT21是复合型温、湿度传感器，单总线传输格式，每个传感器内部都有自己独立的序列号，适合多点检测设计要求。
3）测量精度：DHT21温度测量精度在0.5℃，湿度测量精度在5%RH，可以达到检测精度的要求。
4）校验：DHT21其校验系数出厂时已经以程序的形式存储在内存中，每次测量前的初始化步骤就做了校验工作，校验简单易操作，方便省事。
5）备用性与维护性：DHT21市场价格便宜，且使用普及程度高，非常容易购买到。此外，由于采用单线制串行接口，并且外部有塑料罩保护，因此很容易更换和清洗。综合上述5点因素考虑，本系统采用了DHT21复合型温、湿度传感器。正是得益于这种先进的数字传感器，使得这套温、湿度检测系统与以往的比较有很大优势。首先，克服了过去模拟式传感器在多点检测时，因开关切换测量点及测量电路中三极管的零点漂移等原因而产生的补偿误差缺陷问题。其次，DHT21取代独立的温度传感器和湿度传感器，检测得到的温、湿度数值匹配度更好，能更准确反映温度变化与湿度变化之间的关系。最后，高度集成化的特点，大大简化了检测系统结构，提高了系统稳定性，缩小了装置的占地面积。





2、DHT21复合型温、湿度传感器简介
DHT21目前是国内市场上技术最为成熟复合型数字温、湿度传感器，内部结构包括三大块：⑴有测温功能的负温度系数热敏元件；⑵有测湿度功能的电容式测湿元件；⑶一块8位MCU，主要作用是将模拟的温、湿度转换成数字量存储于内存中，并且将校准系数存储于其内的One Time Program ROM中。这种组成结构使DHT21的响应速度超快，且由于模拟信号到数字信号的传输通道距离很近，使其抗干扰能力超强。此外，不仅体积小，耗能低，而且信号传输距离有25m左右，满足了大规模干燥装置中多点温、湿度检测要求。

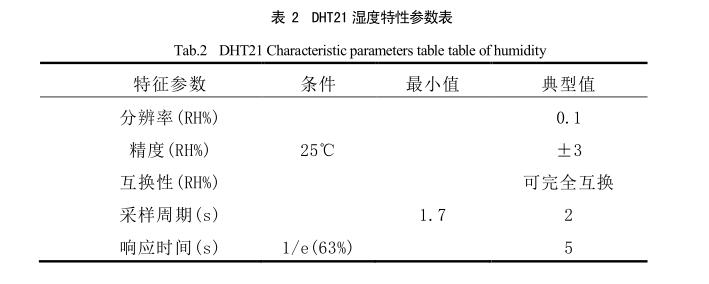

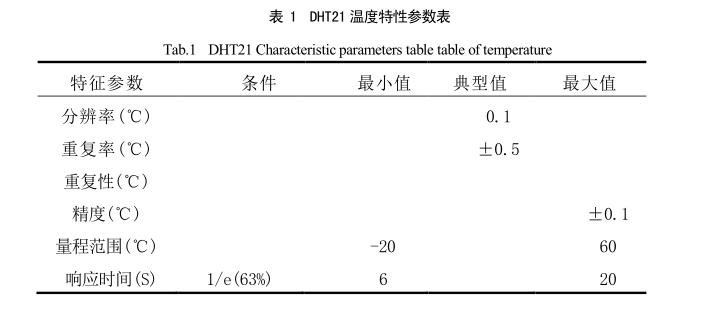

1) DHT21的参数特性如表1和表2所示。
2）引脚说明
DHT21有3根引脚，分别是：
VDD—接＋5V直流电压电源
DATA—单总线串行数据接口
GND—电源负极接地

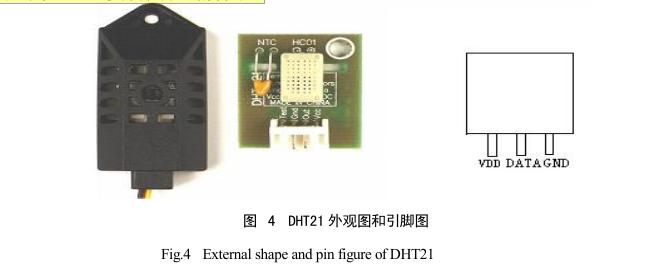

图4为DHT21实物图和引脚图：

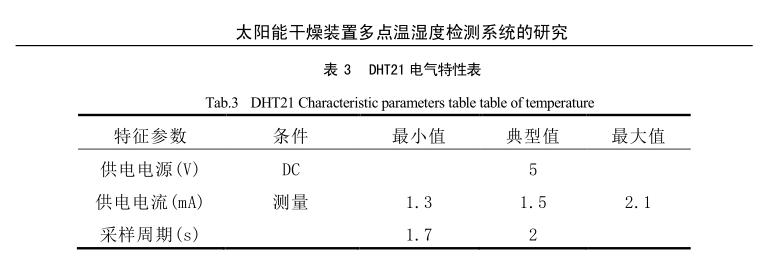

3）DHT21电气特征见表3所示
DHT21传感器的采样周期不得低于最小周期1.7S，否则会引起错误，通常采用2S。//www.auto-fm.com
