ANSYS对QTZ40型塔式起重机起重臂应力分析



1、设计参数
额定起重力矩：40t·m；额定起重量：4t；幅度：45m；幅度处额定起重量：800kg；工作级别：A5；变幅速度：25m／min；回转速度：0.62r／min；起升速度：4倍率4t：17.5m／rain4倍率，2t：35.0m／min；2倍率，2t：35.0m／min2倍率，1t：70．Om／min；小车自重：Q小车=115k；吊钩自重：Q吊钩=145kg；拉索上铰点距下弦杆中心线垂直距离为5170mm；拉索上铰点距下弦杆的左端销轴中心水平距离300mm；拉索吊点距下弦杆的左端销轴中心水平距离分别为11．875m、31．875m处。






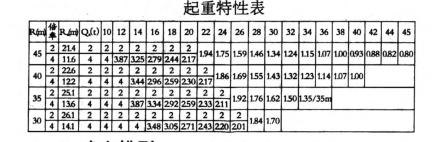

2、建立模型

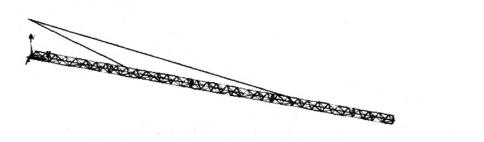

(1)本次分析计算采用BEAMl88和LINK8两种单元类型；对LINK8单元进行实常数定义，其面积为1256；定义了两种材料参数，钢材弹性模量均为2．1e5，泊松比均为013，拉索的密度为7．85e-6，臂架结构的密度考虑到附属零部件以及焊材使用的影响增加至9．39e-6；定义了10种截面属性。根据图纸提供的尺寸参数建立4508塔式起重机45m起重臂的模型如下图所示。






(2)定义约束
在实际情况中，吊臂的上铰点通过销轴连接到塔身，可以绕z轴旋转。拉杆固定在塔顶。因此，对拉杆的约束是全约束，6个自由度；对吊臂上铰点约束5个自由度，如下图所示。//www.auto-fm.com
