橡胶与钢丝帘线盐雾老化试验结果论述





一、试样老化前后进行粘合力测试结果

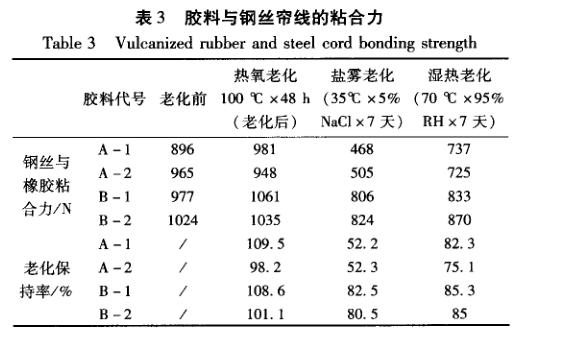

对A、B两个配方制双样，进行盐雾老化，老化时间为7天。在老化试验过程中，收集箱内盐雾凝液进行浓度检测，N aC1浓度为3．7％～4．2％，pH为6．6～6．9。对老化后经停放的试样进行粘合力测试，结果如表3。





从表3可以看出，A配方和B配方的热氧老化保持率和湿热老化保持率差别不大，其耐热氧老化性能与湿热老化性能比较接近，但B配方的盐雾老化性能明显优于A配方，所以橡胶与钢丝帘线的盐雾试验能更表征其粘合性能。






二、盐雾老化时间的影响

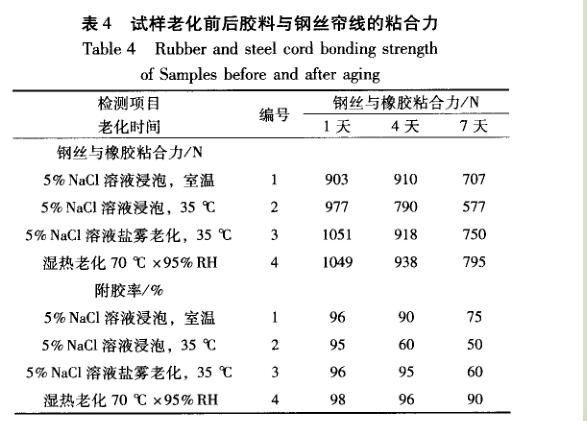

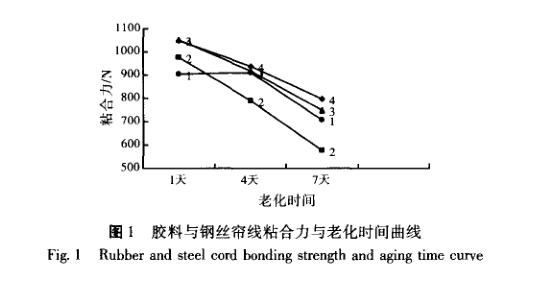

为了比较盐水浸泡和盐雾等不同老化方法对橡胶与钢丝帘线粘合力的影响，选取上面的B配方胶料制备12个硫化后的橡胶与钢丝帘线粘合试样，每个方法试验3条试样，老化时间分别为1天、4天、7天，老化后，试样在标准室温下停放24 h，进行粘合力的测试，测试结果如表4。由表4中的数据，在老化1天后，各方法测试的结果差别。//www.auto-fm.com
