高精度恒温恒湿试验室空调系统设计




一、工程概况
某省出入境检验检疫局承担全省出入境货物、动植物及人员的检验检疫工作。作为纺织品进出口大省，该局纺织品的检验工作十分重要，任务相当繁重。为了保护贸易双方的合法权益，保证进出口纺织品质量，该局作为法定检验机构，必须从技术上保证检验的公正性、规范性和权威性。
检测环境温度、湿度的变化对纺织品的各项技术指标均有很大的影响，为此《纺织品的调湿和试验用标准大气》(GB 6529-86)对纺织品物理或性能测定之前的调湿和测定时的大气条件作出了严格的规定，要求以试验用温带标准大气的一级标准即温度为(20士2)℃、相对湿度为(C65士2)%的大气作为检测时的环境条件。本工程共设有3个恒温恒湿试验室，其中一个而积为200 m2，另两个为100 m2，分别位于该局办公大楼的2，3，4层，均是按上述温、湿度参数要求进行设计、施工和运行管理的。
二、设训一条件
根据工程所处地理位置，室外计算参数按《采暖通风与空气调节设训一规范》(GBJ 19-87)中标准气象参数选用如下:
室内设训一条件以3楼试验室为例加以说明。试验室建筑而积129 m2，层高3.3 m，有北窗及西、北而外墙，室内检测仪器功率为1.5 kW，间歇使用，工作人员5-7人，工作时间为早上8:00至下午5:00。检测规范要求受检纺织品进试验室后必须进行24 h以上的存放，即所谓调湿，因此，空调机组实际上为24 h运转，室内计算参数按温度(C20士2)狱相对湿度(<65士2)%确定。经设计计算，该试验室余热量为12.75 kW，采用2℃送风温差时，再热量为18.56 kW。由于本试验室人员较少，新风量按100 m3/(h·人)取，已超出卫生标准，但仍不足送风量的1000。按10%计算，新风空调机组盘管处理能力为32kW，空气处理机组冷盘管处理能力为32 kW，热盘管处理能力则根据热负荷确定为26.75 kW，可兼作夏季再热盘管。空调系统送风量为18 000 m3/ho
三、冷热源
本工程因客观条件所限，无法设置冷却塔，故冷源采用了30G T-030风冷式冷水机组，设计供回水温度为7场12狱实际供水平均温度在7一8℃。热源采用了GES-072AS010型电热蒸汽锅炉，额定电功率为46 kW，额定产汽量75 kg/h。在实际运行中，锅炉提供0.45 MPa的饱和蒸汽，一路经管壳式汽一水换热器，给加热盘管提供热水，一路经减压供至蒸汽喷射加湿器。
四、空气处理系统

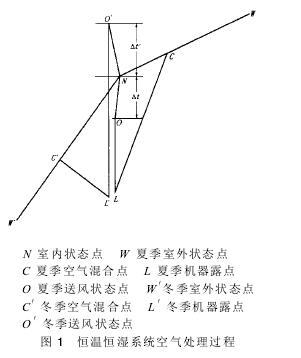

考虑到恒温恒湿机组定型产品在控制精度上无法达到本工程的要求，故选择定制产品。空气处理机的组成有回风段、过滤网、冷水盘管、风机段、热水盘管、蒸汽加湿段。新风先经新风机组处理至回风温度即20L后接入回风段，新风机组为一般常规空气处理机，添加电加热组，以控制新风湿度，空气处理过程参见图1。





五、气流组织气流组织
对保证房间内温、湿度的控制精度，不出现温度、湿度梯度是非常重要的。本工程恒温恒湿试验室层高仅3.3m，给均匀布置送回风管、送回风口增加了难度。工程最终采用了吊顶静压箱散流器均布送风、房间侧边均匀回风的气流组织形式。因无送风管布置空间，故将整个房间吊顶密封成为一个送风静压箱，共布置15只600 mmX 600mm的方形散流器，其中1只位于缓冲区，其余的均布在房间内，回风口布置于房间南、北两侧下部，风口尺寸为800mmX 500 mm，共训一10只，其位置的选择考虑了I口}风均匀及消除最不利点涡流的要求。回风口设手动调节风阀，由于无法直接从吊顶上接回风管回风，回风道采用50 mm厚双而彩钢保温板隔成回风夹墙，集中回风至空气处理机组。运行结果证明，本试验室的温度、湿度控制精度达到了要求。
六、自控设计
本工程采用计算机自动监测控制(DDC)系统，分别对IA风温、湿度，锅炉的启停，冷冻机的启停，冷水阀开度，冷水泵的启停，风机启停，电热器启停，加湿器蒸汽阀门开度，室内温、湿度等进行了监测并根据反馈信号进行控制。风机、冷冻机、冷水泵、锅炉还设有手动/自动切换装置，以利调试和维护保养。//www.auto-fm.com
