1.试验条件
a. 安装要求：被检冷凝器的下端籍螺栓将其与密封垫、加热水箱紧固，并装满清水；
b. 水温：室温；

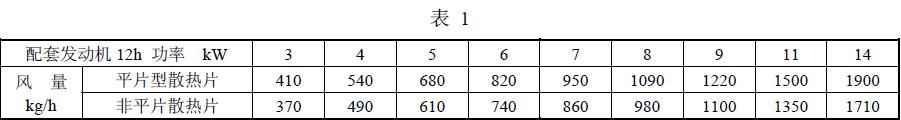

c. 风量按表 1 规定；


注：功率值含小数者应向大圆整到表列最近的一个功率档次。
d. 风温：25~35℃。
2.检测内容与方法
a. 风量，按 GB 1236 的有关规定进行测量与计算，并应符合表1 规定，kg/h；
b. 风温，℃；
c. 冷凝器两侧的风压差，其值即为冷凝器风阻，Pa。
检测内容与方法
a. 风量，按 GB 1236 的有关规定进行测量与计算，并应符合表1 规定，kg/h；
b. 风温，℃；
c. 冷凝器两侧的风压差，其值即为冷凝器风阻，Pa。
3.散热性能试验
3.1 试验装置
该装置的简图示于图1。
3.2测定冷凝器水温的温度计应位于加水口中心，其感温部位的顶部应接近上主片。
3.3热电堆不少于 20 对，并均匀地分布在测温断面上。

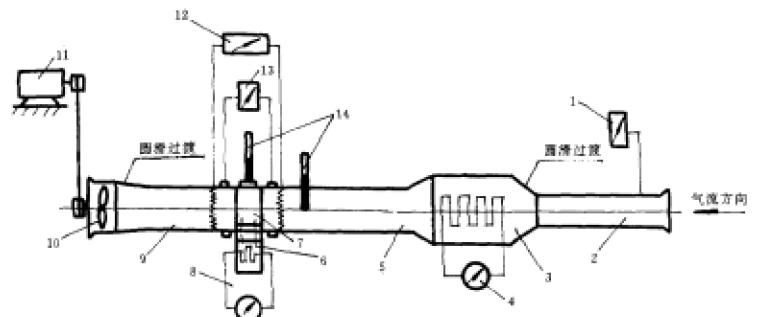

                 图1 通流及散热试验装置简图
1—微压计；2—风筒；3—空气加热段；4—可调空气加热器；5—过渡段；
6—加热水箱；7—被检冷凝器；8—可调水加热器；9—过渡段；10—外源风扇；
11—调速电机；12—热电堆及直流电位差计；13—压差计；14—温度计
4.2被检冷凝器两侧的过渡段上、温度、压差测量处的轴向位置及平直段长度按图 1 规定
5.试验条件
a. 安装要求：同 6.2a 条；
b. 风量：按表 1 规定；
c. 进风温度：40±0.5℃；
d. 水温：96±0.5℃；
e. 试验在开式状态（即冷凝器水侧直接连通大气）下进行。
6.检测内容与方法
逐渐提高加热水箱的温度，并随时排走因水温上升、体积膨胀的过剩水，待上水室水温升高到规定温度，并达到热力平衡时进行下列内容的测量：
a. 风量，kg/h；
b. 进风温度，℃；
c. 水温，℃；
d. 冷凝器前后热电堆的电位差，mV。
