感应式盐度计检定规程

感应式盐度计检定规程

本规程适用于新制造、使用中和修理后的感应式盐度计(以下简称仪器)的检定。
一概述
感应式盐度计是一种在船上或其它实验室内使用的测量海水盐度的仪器。主要适用
于海洋水文调查、海洋水产资源调查、海洋污染调查、港湾调查及海水淡化过程中的盐
度测量。
仪器采用电磁感应原理对海水的电导率进行相对测量。仪器首先用标准海水校准，
然后测出海水样品的电导率比值R ， 和水温t ， 并根据电导率比值和水温，由PSS78 提
供的公式计算出海水样品的实测盐度。

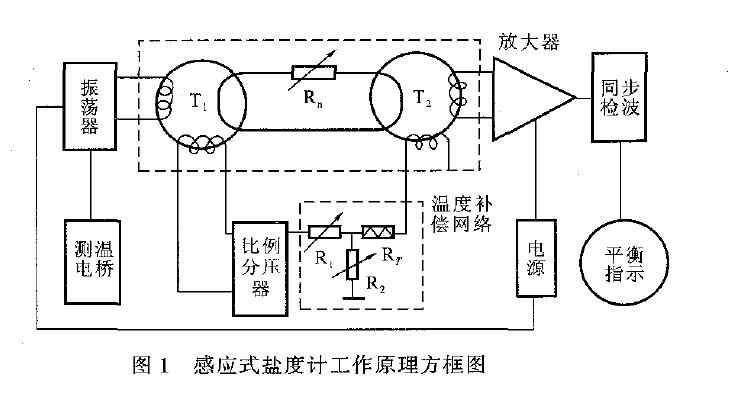

仪器主要由振荡器、放大器、电导池、感应分压箱、温度补偿回路、测温系统等部
分组成，其工作原理如图1 所示:

二技术要求
1 仪器外观
1.1 新出厂仪器的外壳、面板和零部件表面的漆层、镀层应均匀光滑，不得有明显的
划痕、碰伤、锈蚀和爆皮等现象。
1.2 仪器面板和度盘上的标度、符号、文字应清晰。
1. 3 仪器各调节器应能正常调节，各部分连接要安全可靠。
1.4 仪器电导池应安装牢固，密封良好，活塞旋转灵活。
2 仪器外观应有下列标志
2.1 仪器名称及型号。
2.2 仪器生产厂名。
2.3 仪器生产日期及编号。
3 仪器在以下条件下应能正常工作
3.1 在规定的使用环境条件下。
3.2 电源电压(220 士20) V 、频率(50 :t 2) Hz 。
4 仪器主要技术指标
4.1 电导池的绝缘电阻: >5 MO 。
4.2 温度测量范围及温度测量准确度:按受检仪器的具体技术指标而定。
4.3 盐度测量范围: 2-42 。
4.4 盐度测量重复性: ~0.003 。
4.5 盐度测量灵敏阂: :t O.OOl 。
4.6 盐度测量准确度: :t O.Ol 。
4.7 温度补偿:在仪器规定的使用温度范围内允许样品和标准海水温度相差2 'C。
注·低于上述指标的仪器，可参照本规程执行检定，其结果应符合受检仪器规定的技术指标。
三检定条件
仪器盐度测量准确度的检定，采用中国系列标准海水，盐度分别为5 ， 20 , 30 ,
35 , 40 ，盐度标称值的准确度为:t 0 .003 。
6 设备
6.1 不低于2.5 级的万用电表一台。
6.2 二等标准水银温度计一支，温度测量范围0-50 'C，分度值0.1 'c。
6.3 容量不少于400 mL 的保温杯一个或小型恒温水浴→台，控温范围5-40 'C，控
温准确度:t O.l 'c。
6.4 盛冰块或冷水用的小型保温桶一个。
6.5 铁架台一个。
6.6 5000 mL 细口瓶若干。
6.7 250 mL 烧杯若干。
6.8 冰、热水、蒸馆水等。
(二)检定环境条件
7 温度相对稳定的普通实验室，其环境温度在受检仪器规定的使用范围内，室温日变
化量小于4 'c ，相对湿度<85% 。
8 电源电压: (220 :t 20) V 、频率(50 :t 2) Hz 。
9 外观。
四检定项目
10 电导池的绝缘电阻。
11 温度测量准确度。
12 盐度测量重复性。
13 盐度测量灵敏阔。
14 盐度测量准确度。
五检定方法
通过目测和手感检查，新出厂仪器的外观应符合本规程第1. 1~2.3 款规定，使用
中或修理后仪器的外观应符合本规程第1. 3~2.3 款规定。
16 电导池的绝缘电阻
16.1 将仪器电导池的吸水管放入盛有海水的烧杯中，启动仪器气泵，使电导池内充满
海水。
16.2 将万用电表的测量转换开关置于适量电阻挡，一支表笔与仪器电导池测试架通地
点接触，另一支表笔放入盛有海水的烧杯中与海水接触。
16.3 转动电导池的活塞，使电导池内的海水沿吸水管缓慢地流囚烧杯中，同时观察万
用表的电阻示值，其结果应符合本规程第4.1 款规定。
17 温度测量准确度
17.1 按受检仪器技术指标规定的温度范围，从点开始每隔5 'C选取一点至
点。
17.2 检定程序
17.2.1 事先将仪器、蒸馆水、冰水(块)放入实验室内。
17.2.2 接通仪器电源，并将仪器"温盐"转换开关置于"测温"挡。
17.2.3 将电导池的吸水管、二等标准水银温度计及排水用的虹吸管，通过保温杯顶盖
插入保温杯内。
17.2.4 选好一温度检定点后，用冰水或热水适当调节保温杯内的水温，使其达到检定
点的温度(实测温度与预设检定点的温度不超过士1 'C)。
17.2.5 启动仪器气泵，反复冲灌电导池，使电导池内的温度与保温杯内的水温达到热
平衡后，快速将水充满电导池，关闭电导池活塞和吸气泵，立即将保温杯内的余水通过
虹吸管排净，按照仪器操作规程测量电导池内的水温t ， 并记录。
17.2.6 将电导池内的水立即放回保温杯内，用二等标准水银温度计测出保温杯内的水
温旬，并记录。
