1 范围
本标准规定了剪板机可靠性认定的评定指标、故障分类及判定原则、评定试验方法等。
本标准适用于剪板机的可靠性测定试验。
本标准不适用于数控剪板机。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准版本的可能性。
GB 3187—82 可靠性基本名词术语及定义
GB/T 14404—93 剪板机 精度
JB 5197—91 剪板机 技术条件
JB 8781—1998 剪板机 安全技术要求
ZB J00 001—89 机械可靠性 术语
ZB J62 006.3—87 锻压机械噪声限值 棒材剪断机、鳄鱼式剪断机、剪板机噪声限值
3 术语与定义
3. 1 故障
剪板机不能完成规定功能或性能指标超过规定界限的状态和事件。
3. 2 关联故障
在解释试验结果或计算可靠性特征量的数值时，必须计入的故障。
3. 3 非关联故障
在解释试验结果或计算可靠性特征量的数值时，不应计入的故障。
3. 4 本质故障
剪板机在规定的条件下使用，由于产品本身固有的缺陷而引起的故障。
3. 5 误用故障
不按规定条件使用剪板机而引起的故障。
3. 6 从属故障
由一个零部件或元器件的故障而直接或间接引起的其它故障。
3. 7 重复故障
在相同的条件下，剪板机的同一部位上的零部件或元器件，或不同部位上但用途相同的零部件或元器件，先后发生的两个或两个以上的故障。但两个或两个以上的故障是同时发生时，则不属于重复故障。
3. 8 累积相关试验时间
与受试的剪板机相关故障有关的，用来计算可靠性特征量的时间的总和，该时间不包括试验期内进行的预防性维修时间、试验监测时间和停机时间。
3. 9 当量故障数
采用加权计算的故障次数。
注： 其他未作规定的术语和定义见GB 3187 和ZB J00 001。
4 故障分类及故障判定原则
4. 1 故障分类

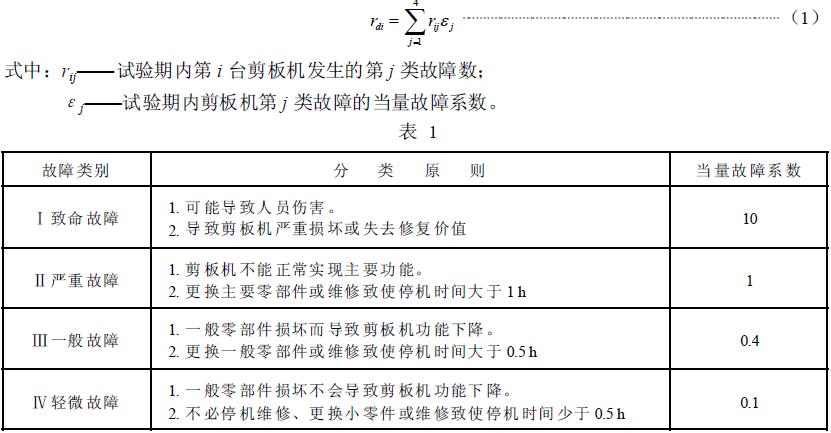

按照剪板机的故障性质和危害的严重程度，将故障分为四类，每一类故障规定相应的当量故障系数。其分类原则及当量故障系数见表1，累积当量故障数rdi按式（1）计算：

4. 2 故障判定原则
4. 2. 1 剪板机每一个故障都应按关联故障或非关联故障分类，关联故障计数，非关联故障如误用故障和从属故障等则不计数，但试验时应作记录。
4. 2. 2 在计算剪板机可靠性特征量时，只计本质故障，但如果该本质故障引起从属故障，则应按较严重的故障判定本质故障的类别。
4. 2. 3 对无法判定是本质故障或是从属故障的故障，均计为本质故障。
4. 2. 4 若剪板机有多项功能不能完成或性能指标超过规定界限，而且不能证明它们是同一原因引起的，则每一项均判为剪板机发生的一个故障。若是由同一原因引起的，则只判剪板机发生一个故障。
4. 2. 5 若剪板机有一项不能完成规定功能或性能指标超过规定值，而且它是由多个独立故障造成的，则每一独立的故障均判为剪板机的一个故障。
4. 2. 6 重复故障的每一次故障，都应计入关联故障。
4. 2. 7 到达规定寿命期限的零配件的更换及超过规定寿命期限使用的损坏，不计入故障数。
4. 2. 8 故障模式及故障类别见附录A（提示的附录），对于未列入附录A的故障模式亦应按表1的规定判定其故障类别。
4. 2. 9 停机监测或试验中止、结束后的检查中发现的故障，其故障发生时间认为是停机时的一瞬间。
5 抽样
5. 1 抽样对象
剪板机试验样机必须是出厂检验合格的产品。
5. 2 抽样数量
从检验合格的同批产品中随机抽样三台，批量不超过三台的则全部抽样，但一般不抽单台试验样机。
6 试验方案
6. 1 采用可靠性测定试验的定时截尾试验方案。
6. 2 累积相关试验时间不少于1200 h。
