1 范围
本标准规定了机械密封产品性能试验的试验分类、试验内容、试验条件、试验装置及仪器仪表等。本标准适用于各类旋转机械的机械密封。
2 试验分类
2.1 型式试验:为判定机械密封是否满足技术规范的全部性能要求所进行的试验，每种规格都应进行型式试验，型式试验包括静压试验和运转试验。
2.2 出厂试验对经过型式试验己合格的机械密封产品在出厂时应进行的试验，同一规格的每批产品应至少抽取一套进行出厂试验，出厂试验包括静压试验和运转试验。
3 试验内容
3.1 静压试验
3. 1. 1 正确调装试验件并做好安装检测记录，试验前应将系统内充满试验密封流体。
3. 1. 2 当系统压力达到规定值时计算试验时间并测量泄漏量。
3. 1. 3 静压试验的保压时间不少于15 min.
3.2 运转试验
3.2.1 用做过静压试验的机械密封产品做运转性能试验。
3.2.2 试验前应做好安装检测记录并将系统内充满试验密封流体。
3.2.3 启动试验装置，待系统温度、压力和转速稳定在规定值时计算试验时间并收集泄漏介质。
3.2.4 运转试验时间
3.2.4.1 型式试验运转时间应不少于100 h ，每隔4h测量并记录一次试验压力、温度、转速、泄漏量和功率消耗。
3.2.4.2 出厂试验运转时间为连续运转5 h ，每隔1 h 测量并记录一次试验压力、温度、转速、泄漏量和功率消耗。
3.2.5 在达到型式试验规定的运转时间后，停机测量密封环密封端面磨损量。
3.2.6 在试验稳定进行中通过测量机械密封工作扭矩或测量电功率，求得机械密封的功率消耗(扣除空载时的轴承摩擦力矩) ，该项是否进行根据需要协商而定。
3.3 静压试验和运转试验结束后，将有关数据填人试验报告，试验报告内容见附录A ，并对试验后密封环端面和其他零件的外观状况以及试验中的现象加以说明。
4 试验条件
4.1 试验密封流体z 机械密封性能试验采用清水作为试验密封流体，若有特殊要求应另行商定。
4.2 试验参数
压力.静压试验压力为产品使用压力的]. 25 倍，运转试验压力为产品的使用压力。
转速按产品的设计转速。
温度 试验密封流体温度为o 'C -80'C 。如有特殊要求另行商定。
5 试验装置
该装置是为试验机械密封性能而专门设计的，除下述各项规定外，其他细节设计不受限制。静压和运转试验可以共用一套装置，也可各用一套装置。
5.1 试验装置的设计应满足机械密封的使用方式、试验工况及安装要求，该装置应设有排气口。
5.2 试验装置应采用稳压措施。在进行静压和运转试验时，压力值的极限偏差应为规定值的士5% 。
5. 3 试验装置轴的转速允差为规定值的土5% 。
5.4 试验装置应能保证密封腔内温度稳定、均匀。密封腔内温度应保持在规定试验温度的土10 'c范围内。
5.5 应备有适当的装置收集并测量机械密封处漏出的全部试验密封流体。
5. 6 机械密封的安装部位及安装过程按相应机械密封产品标准中的有关规定。
5.7 除密封腔体及系统附件应能承受试验密封流体压力外，试验台架应具有足够的刚性和稳定性。
5. 8 应在密封腔体或可反映试验密封流体温度的适当位置，正确装设测量试验密封流体温度的传感元件。
6 试验用仪器仪表
6.1 试验用仪器仪表应有计量部门校验，并出具有效期内的合格证。

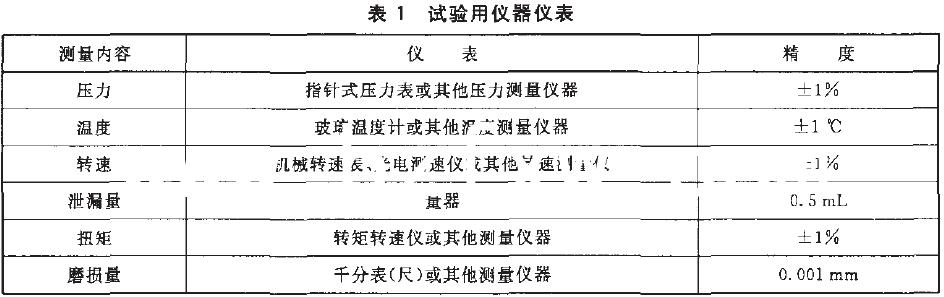

6.2 试验所用仪器仪表应符合表1 的规定。
