正航仪器试剂和仪器

正航仪器试剂和仪器
一.试剂和仪器
1.醋酸乙酯，分析纯
2.用于恒温可调节浴的传热液体，耐温易清洗，是水溶性的，例如以聚乙烯或聚丙烯为基础。
3.聚乙烯（PE）一次性手套
4.软过滤纸
5.干燥剂：五氧化二磷或在载体上的五氧化二磷
6.实验室玻璃清洗用漂洗剂
7.邻苯二甲酸二异癸酯（DIDP）
8.丙酮，分析纯
9.棉布或棉絮。在约20溢流/小时的情况下通过至少6hr用醋酸乙酯在干燥器中热萃取清洗的（不用萃取套管），。
10.试验墨水。甲醇-水混合物（容积百分比：甲醇=27.1%；水=72.9%；表面张力=46mn/m）。可将1g红色可溶性色素（例如品红）添加到1升的试验液体中。
11.清洗糊，有1份水和1份碳酸钙沉淀制成，化学纯
12.邻苯二甲酸二（2-乙基己）酯（DOP）
13.铝箔，0.03mm厚，圆片，直径为103-1+0mm。
二.仪器
1.实验室漂洗机
2.反射计
具有60°入射角和60°反射角测量能力的反射计。
3.垫片

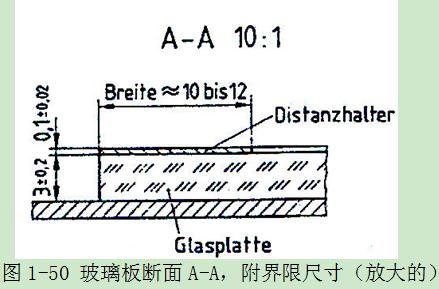

具有平方或集中空隙（按图1-49和图1-50）由纸、纸板、铝、聚甲基丙烯酸酯、无增塑剂的聚氯乙烯或类似的材料制成的垫片，厚度=（0.1±0.02）mm，为了避免在用反射计测量情况下玻璃板上冷凝物接触。通过在垫片上和/或在主要是暗黑色衬垫上的辅助标记达到反射计头的定位，就可由成雾试验前后的测量配置测量点。

图1-49带玻璃板和放有垫片的衬垫和为反射计定位和定中心用的辅助标记的实例（例如：矩形的（也可是圆的带集中的空隙））

4.电子天平，准确到0.01mg。
5.干燥器，带硅胶干燥剂。
三.雾化性能测量装置
1.回火浴

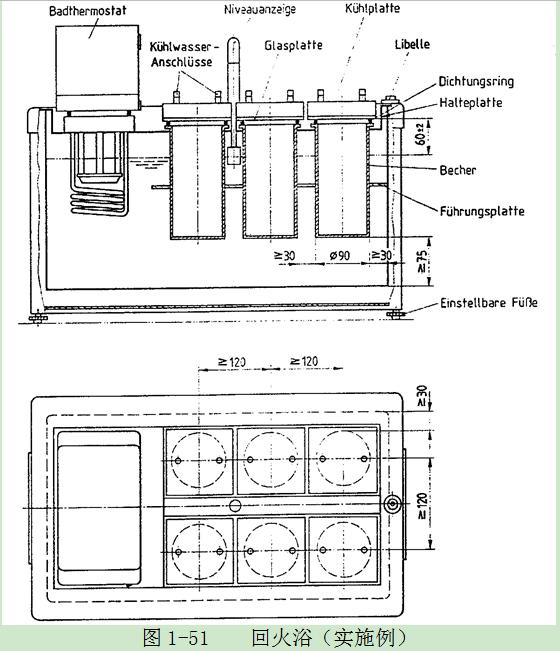

浴恒温器（6个杯的实施例，见图1-51；按比例，回火浴的内部尺寸至少为550mm×260mm）配置了一个温度范围为60～130℃的绝热装置。为避免过热，内装安全装置。循环、传热液体体积和供热必须如此配置，使在整个浴中的温度恒定性保证达到0.5K的试验温度。
回火浴必须是，将装玻璃杯装入浴后，温度只能下降3K和试验温度在10分钟后又达到了。杯与壁的距离≥30mm，与浴底≥75mm。必须有一个杯用于对照试验。

2.冷却装置
空心冷却板，用防腐金属制成，例如铝，装有2个冷却水接头，它们应如此排列使冷却水流过冷却板的整个内腔。与玻璃板的接触面必须平整。用水罐满冷却板的物料必须达到至少1kg（为了抑制杯在回火浴中浮力）。每块玻璃板需使用一块自己的冷却板。用于玻璃板冷却的冷却板和所属的水恒温器，入口和出口之间的温差达1K，从平均水温21℃开始。
3.杯和附件

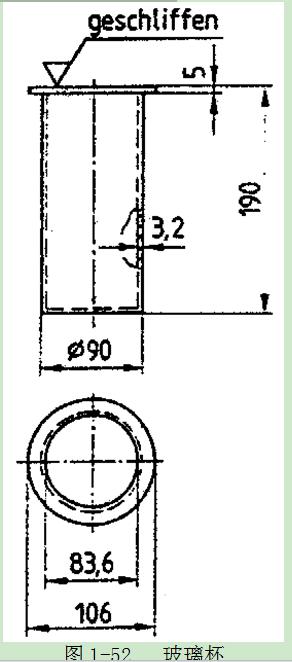

（1）杯，平底，有耐热玻璃制成，重量至少450g，尺寸按图1-52

（2）金属杯，外径=80mm，内径=74mm，高度=10mm，物料=（55±1）g，镀铬钢，用于平面试验体的负荷。
（3）氟-弹性体-垫圈（圆断面），厚度=（4±0.1）mm，内径=（95±1）mm，肖氏-A-硬度（65±5）。
（4）方法A的玻璃板，成雾-冷凝物冷凝用，厚度=（3±0.2）mm，尺寸至少110mm×110mm，也可是圆的，直径（103-1+0）mm，一块玻璃板的反射计值Roi的散射范围为±2%，共4块，可每转90°进行测定。玻璃板的上侧有一个标记，它必须与衬垫的标记一致。
说明：圆玻璃板的直径和界限公差的确定也要使在板稍许位移情况下还能保证密度并尽可能在玻璃板边缘上不出现浴液体的冷凝。玻璃板上的浴液体可导致铝箔的污染。
