1范围
GB/T 12085.19-2011
光学和光学仪器环境试验方法
第19部分:温度周期与正弦振动、随机振动综合试验验标:?分规定了温度周期与正弦振动、随机振动综合试验的试验条件、条件试验、试验程序及环境试|本部分适用于光学仪器、装有光学零部件的仪器和光学零部件.
2规范性引用文件
下列文件中的条款通过GB/T 12085的本部分的引用而成为本部分的条款.凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的版本。凡是不注日期的引用文件，其版本适用于本部分.GB/T 2423.10电工电子产品环境试验第2部分g试验方法试验Fc:振动(正弦〉(GB/T 2423.10-2008.IEC 60068亿-6:1995.IDT)GB/T 2423.43电工电子产品环境试验第2部分z试验方法振动、冲击和类似动力学试验样品的安装(GB/T 2423.43-2008.IEC 60068-2-47:2005.IDT)GB/T 2423.56电工电子产品环境试验第2部分试验方法试验Fh:宽带随机振动(数字控制)和导则CGB/T 2423.56-2006.IEC 60068-2-64:1993.IDT)GB/T 12085.1光学和光学仪器环境试验方法第1部分=术语、试验范围(GB/T 12085.1
2010.1509022-1:1994.MOD)
3试验条件试验箱尺寸和试样的放置应能保证所有试样的所有点的温度一致.如果出现凝露，应避免其滴落到试样上.试验装置与GB/T 2423.43要求一致.本部分取值自由落体加速度g=9.81 m/s'0
4条件试验
4.1总1II1J
如果使用机械或其他不可控的振动加速器，条件试验方法53的加速度峰值或条件试验方法55的加速度rms均方值可用试样或标准样本的预先试验方法设置。不管试验中显示出任一加速度值，设定值在整个试验期间维持不变.条件试验方法54中的加速度rms均方值设置应按GB/T 2423.56的相关规定.如果条件试验方法55中使用控制振动加速器，则应按GB/T 2423.56的相关规定.条件试验方法53使用控制振动发生器应按GB/T 2423.10的相关规定团
4.2条件试验方法53温度周期与正弦振动综合试验

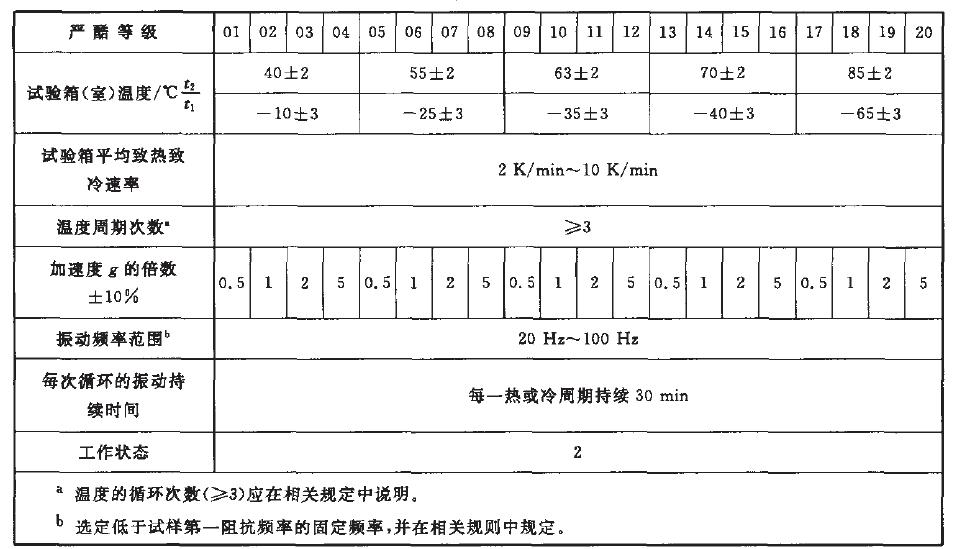

条件试验方法53温度周期与正弦振动综合试验按表10

4.3条件试验方法54，温度周期与随机摄动(窄带〉综合试验

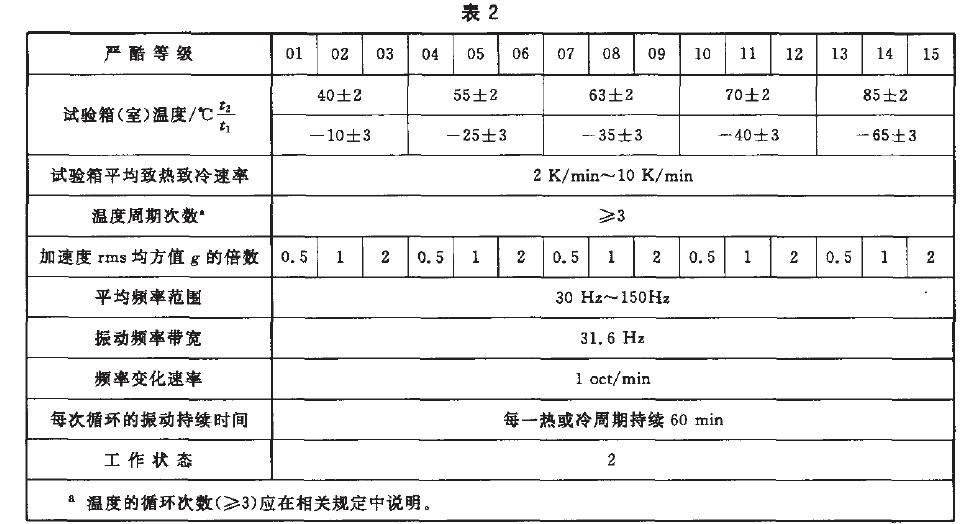

4.3.1条件试验方法54.频率范围30 Hz~150 Hz的温度周期与随机振动(窄带)综合试验的严酷等级按表2.

4.3.2条件试验方法54.频率范围60 Hz~500 Hz的温度周期与随机振动(窄带)综合试验的严酷等级按表3.

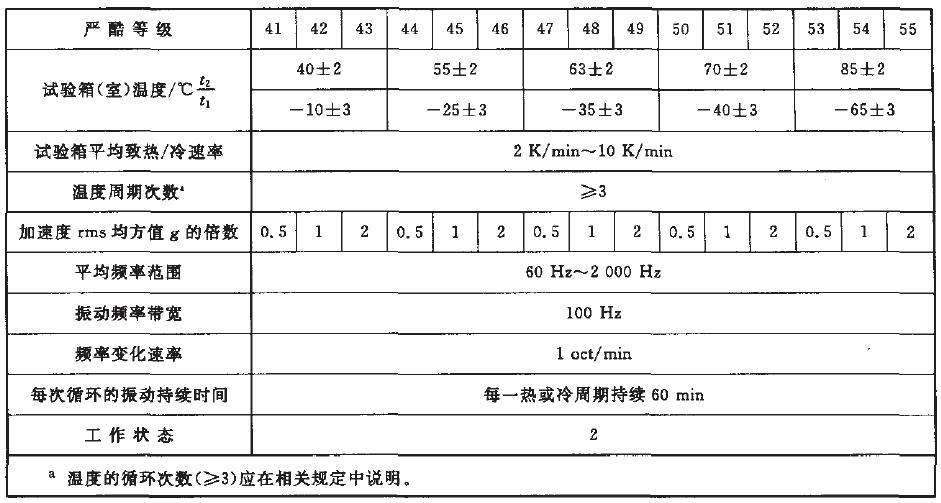

4.3.3条件试验方法54.频率范围60 Hz~2 000 Hz的温度周期与随机振动(窄带〉综合试验的严酷等级按表4。

4.4条件试验方法55，温度周期与随机摄动(宽带)综合试验

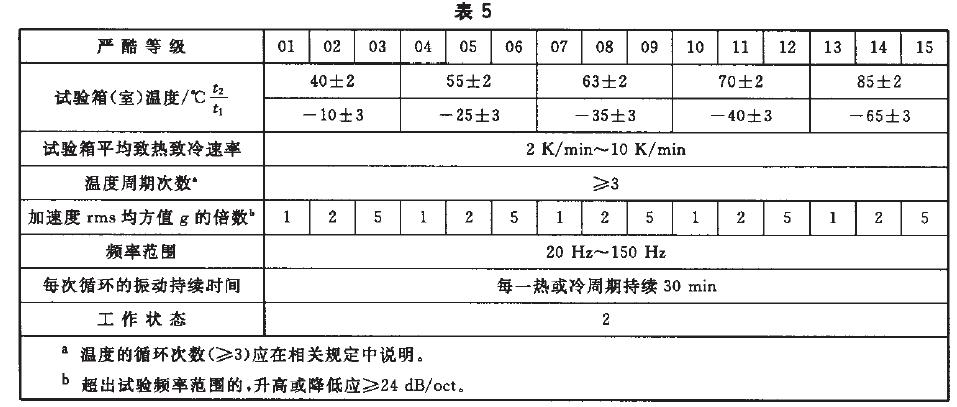

4.4.1条件试验方法55.频率范围30日z~150 Hz的温度周期与随机振动(宽带)综合试验的严酷等级按表5
4.4.2条件试验方法55，频率范围60 Hz~500 Hz的温度周期与随机振动(宽带〉综合试验的严酷等级按表6

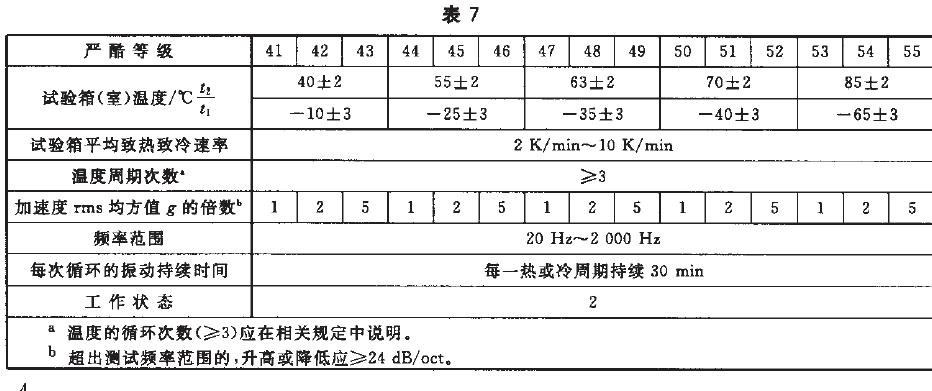

4.4.3条件试验方法55，频率范围60 Hz-2 000 Hz的温度周期与随机振动(宽带)综合试验的严酷等级按表7

5试验程序
5.1总则
试验应按相关规定，并按GB/T 12085.1所述进行.
5.2温度周期过程首次温度周期从环境大气温度开始.一个循环的持续时间7 h-8 h.其取决于所需严酷等级，与循环过程中的温差无关.转换到要求的温度范围，应能保证致热、致冷周期持续时间大致相同(见图。。试验箱的平均致热、致冷速率应按相关规定，控制在0.5 K/min-10 K/min.

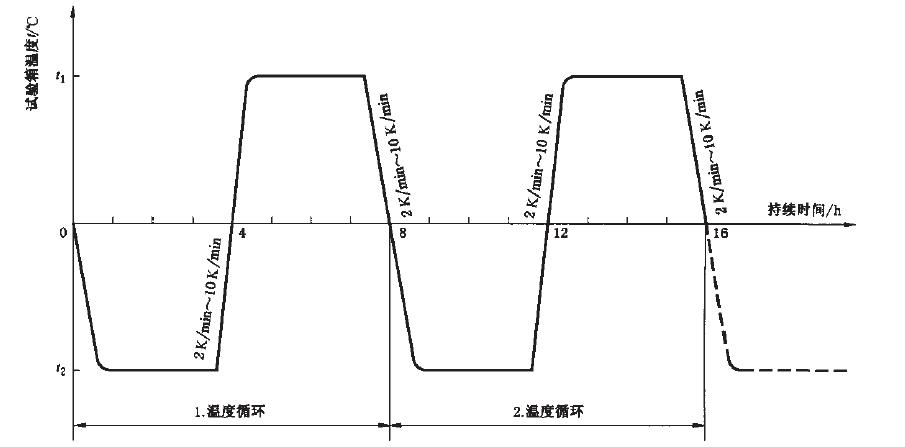

固1用于条件试验方法53、54、55.每循环持续时间8h的个2温度周期过程示意固
5.3试样的工作规定
如果是电动操作的试样，应在相关规定中说明在每个温度周期期间电源接通或断开的次数及电源电压。其他功能，如冷却、加热或各种荷载的开关次数，也应在相关规定中说明.
5.4试样的机械调整
试祥每个循环的机械调整应在致热或致冷的最后1 h进行，也就是转换到下一限定温度之前.如果试祥是由电源控制操作的，则在机械调整持续时间应接通电源。
6环境试验标记
环境试验标记应符合GB/T 12085.1的有关规定。
示例z光学仪器温度周期与正弦振动综合试验，条件试验方法53、严酷等级02、工作状态2的标记为z
7有关标准应包括的内容
.)环境试验标记s
b)试样的数量;
c)温度周期的次数5
d)机械振动所沿的轴线g
e)在2 K/min和10 K/min之间范围内平均致热、致冷速率的说明
f)试样电源接通/断开次数说明(电源，冷却，加热或其他荷载);
g)电源说明(高压和低压持续的时间);
h)试验条件53中试验频率的说明s
。预处理$
j)初始检测的内容和范围;
k)试验中经验证的功能特性的说明5
0中间检测的数量，种类和范围g
m)恢复g
n)最后检测的内容和范围3
0)评价判据s
p)试验报告的内容和范围。
