正航设备对系统总系统设计

◀ 系统系硬件框图
◎ 本系统系由单片机AT89C51、温度检查电路、键盘显现及报警电路、时钟电路、温度操控电路等有些构成，系统系中选用了新式元件，功用强、精度高、硬件电路简略。
◎这篇文章是根据领先的单片机操控技能，在低耗能下可完结对炉温的准确操控。
◎ 该系统系详细的作业原理是这么的：单片机守时对炉温进行检查，经A／D改换后得到相应的数字量，送到计算机，计算机根据给定的操控规矩算法进行判别和运算，得到应有的操控量去操控加热系统系，然后完结对温度的操控。选用AT89C51单片机完结。
技能指标：◆ 操控温度可设定； ◆ 精度为±2℃； ◆ 实时显现被测温度； ◆ 毛病报警。

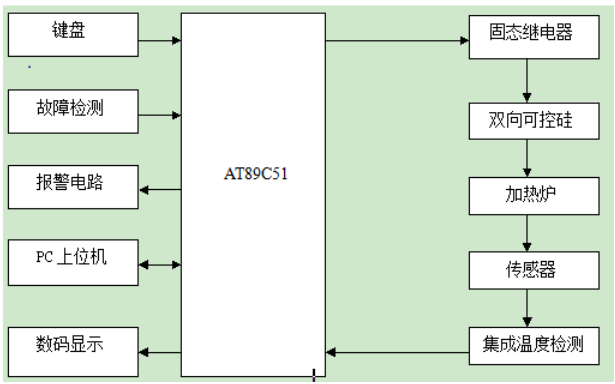

◎ 温度智能操控系统系的原理方框图如图1所示计算机经进程序完结对被控目标--电热炉的操控。

图1温度操控器的硬件框图
◎ 计算机输出脉冲触发电路，经过过零触发电路去驱动双向可控硅，然后操控电阻炉的加温电阻的功率，这即是后向通道。
◎ 一起，由测温传感器测量出电阻炉的温度，经温度检查改换后，改换为数字量反馈给计算机，构成前向通道，并使系统系构成闭环。
◎ 本系统系首要完结数据收集、温度显现、炉温操控、毛病检查以及报警功用，智能操控器由单片机完结，选用规矩自寻优的操控算法进行进程操控，加热炉选用双向可控硅操控，由单片机输出通断率操控信号，发生可控硅的过零触发脉冲。
◎ AT89C51单片机简介 AT89C51单片机的根本构成在一小块芯片上，集成了一个微型计算机的各个构成有些，即AT89C51单片机芯片内包含：● 一个8位的微处理器（CPU）。
● 片内256字节数据存储器RAM/SFR，用以寄存能够读/写的数据，如运算的中心成果、终究成果以及欲显现的数据等。
● 片内4KB程序存储器Flash ROM，用以寄存程序、一些原始数据和表格。
● 4个8位并行I/O端口P0-P3,每个端口既能够用作输入，也能够用作输出。
● 两个16位的守时器/计数器，每个守时器/计数器都能够设置成计数方法。
● 具有5个中止源、两个中止优先级的中止操控系统系。
● 一个全双工UART的串行I/O口，用于完结单片机之间或单片机与PC机之间的串行通讯。
● 片内振荡器和时钟发生电路，但石英晶系统和微调电容需求外接。

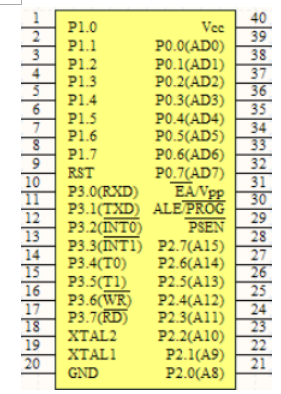

● 具有节约用电作业方法，即休闲方法和掉电方法：以上各个有些经过片内八位数据总线相连接。●AT89C51单片机引脚及其功用：如图2所示为单片机AT89C51的引脚图。

图2单片机AT89C51的引脚图
▶ XTAL1（19脚）：振荡器反相放大器的及内部时钟发生器的输入端；▶ XTAL2（18脚）：振荡器反相放大器的输出端。
▶ RST（9脚）：复位输入，当振荡器作业时，RST引脚呈现两个机器周期以上高电平将使单片机复位。
▶ P0口（39～32脚）：P0口是一个漏极开路的8位准双向I/O端口。作为漏极开路的输出端口，每位能驱动8个LS型TTL负载。当P0口作为输进口使用时，应先向口锁存器写入全1，此刻P0口的悉数引脚浮空，可作为高阻抗输入。
▶ P3口（10～17脚）：P3口是一组带有内部上拉电阻的8位双向I/O多功用口。P3口输出缓冲器可驱动4个TTL逻辑门电路。对P3口写入“1”时，它们被内部上拉电阻拉高并可作为输入端口，此刻，被外部拉低的P3口将用上拉电阻输出电流。
❤ 当CPU不对P3口进行SFR寻址拜访时，即用作第二功用输出/输入线时，由内部硬件使锁存器Q置用作第二功用时如表1所示。
❤ 全部PEROM阵列和三个锁定位的电擦除可经过准确的操控信号组合，并坚持ALE炉脚处低电平10ms来完结。
❤ 在芯片擦除操作中，代码陈设全被写“1”且在任何非空存储字节被重复编程曾经，该操作有必要被执行。
❤ 此外，AT89C51设有稳态逻辑，能够在低到零频率的条件下静态逻辑，支撑两种软件可选的掉电形式，在搁置形式下，CPU停止作业但RAM，守时器，计数器，串口和中止系统系仍在作业。
❤ 在掉电形式下，保留RAM的内容而且冻住振荡器，制止所用别的芯片功用，直到下一个硬件复位停止。
◆ [4-5] 表1 P3口与第二功用表端口引脚第二功用  ◆ P3.0 RXD（串行输进口）  ◆ P3.1 TXD (串行输出口)。
◆ P3.2 INT0（外中止0）；◆ P3.3 INT1（外中止1）◆ P3.4 T0（守时器/计数器0）;◆ P3.5 T1（守时器/计数器1）.◆ P3.6 WR（外部数据存储器写选通）;◆ P3.7 RD（外部数据存储器读选通）。
